CMHS-TC-II系列

CMHS-TC-II系列

产品描述

CMHS系列额定参数表
型号	速比	输入 2000r/min 额定转矩	启动停止时允许的峰值转矩	平均负载转矩的容许最大值	瞬间容许最大转矩	容许最高输入转速	容许平均输入转速	背隙	设计寿命
/	/	Nm	Nm	Nm	Nm	r/min	r/min	Arcsec	Hour
14	30	3.8	8.5	6.5	16	8000	3500	≤30	15000
	50	5	17	6.5	32
	80	7.3	21	10	43
	100	7.3	25	10	49			≤25	12000
17	30	8.5	15	11.5	28	7000	3500	≤30	15000
	50	15	31	23	66
	80	20	39	24	84
	100	22	48	35	84			≤25	12000
	120	22	48	35	84			≤25	12000
20	30	14	25	18	47	6000	3500	≤30	15000
	50	21	52	31	91
	80	30	70	42	115
	100	35	76	43	138			≤25	12000
	120	35	81	43	138
	160	35	84	43	138
25	30	25	47	35	91	5500	3500	≤30	15000
	50	32	91	51	179
	80	57	125	82	243
	100	62	146	101	267			≤25	12000
	120	62	155	101	289
	160	62	167	101	303
32	30	50	93	70	190	4500	3500	≤30	15000
	50	72	205	102	360			≤30	15000
	80	110	290	158	546			≤25	12000
	100	124	312	202	618
	120	124	333	202	645
	160	124	350	202	645
40	50	130	375	186	650	4000	3000	≤30	15000
	100	254	551	360	950			≤25	12000
	160	286	612	439	1005			≤25	12000
45	50	167	475	252	902	4000	3000	≤30	15000
	100	335	717	475	1492			≤25	12000
	160	382	838	299	1815			≤25	12000

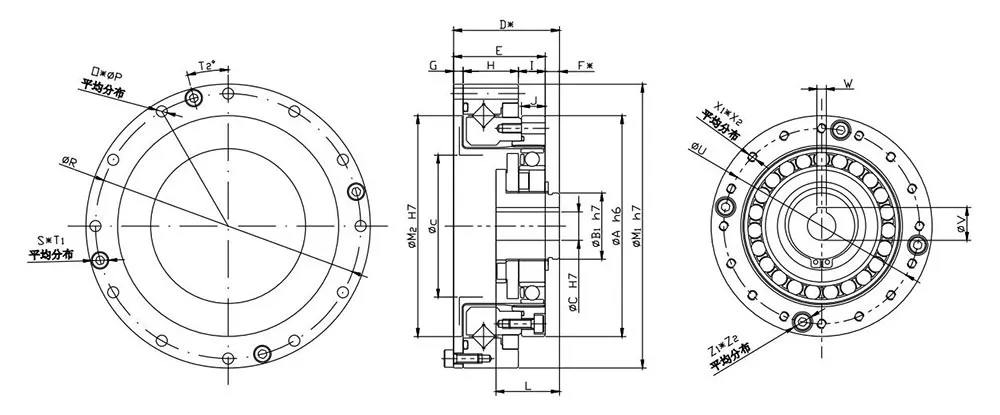

CMHS-XX-XX-TC-II系列尺寸表
型号符号	14	17	20	25	32	40	45
ØA h6	50	60	70	85	110	135	155
ØB₁	14	18	21	26	26	32	32
ØC	6	8	9	11	14	14	19
D*	28.5⁰_-0.8	32.5⁰_-0.9	33.5⁰_-1.0	37⁰_-1.1	44⁰_-1.1	53⁰_-1.1	58⁰_-1.1
E	23.5	26.5	29	34	42	51	56.5
F*	5	6	4.5	3	2	2	1.5
G	2.4	3	3	3.3	3.6	4	4.5
H	14.1	16	17.5	18.7	23.4	29	32
I	7	7.5	8.5	12	15	18	20
J	6	6.5	7.5	10	14	17	19
L	17.6⁰_-0.1	19.5⁰_-0.1	20.1⁰_-0.1	20.2⁰_-0.1	22⁰_-0.1	27.5⁰_-0.1	27.9⁰_-0.1
ØM₁h7	70	80	90	110	142	170	190
ØM₂ h7	48	60	70	88	114	140	158
0	8	12	12	12	12	12	18
ØP	3.5	3.5	3.5	4.5	5.5	6.6	6.6
ØR	64	74	84	102	132	158	180
S	2	4	4	4	4	6	6
T₁	M3*6	M3*6	M3*8	M3*8	M4*8	M4*10	M4*8
T₂(角度)	22.5°	15°	15°	15°	15*	15°	10°
ØU	44	54	62	77	100	122	140
V	–	–	10.4	12.8	16.3	16.3	21.8
W Js9	–	–	3	4	5	5	6
X₁	12平均分布中8	12平均分布中16	16	16	16	16	12
X₂	M3*5	M3*6	M3*6	M4*7	M5*8	M6*10	M8*10
Y₁	Ø3.5*6	Ø3.5*6.5	Ø3.5*7.5	Ø4.5*7	Ø5.5*14	Ø6.6*17	Ø9*19
Y₂	0.25	0.25	0.25	0.25	0.25	0.3	0.5
Z₁	4	4	4	4	4	4	4
Z₂	M3*6	M3*6	M3*8	M3*10	M4*16	M5*20	M5*20
Øc	31	38	45	56	73	90	101
d	1.7	2.1	2	2	2	2	2.3
