CMSM系列

CMSM系列

产品描述

CMSM-XX-XX-ST系列额定参数表
型号	速比	输入 2000r/min 额定转矩	启动停止时允许的峰值转矩	平均负载转矩的容许最大值	瞬间容许最大转矩	容许最高输入转速	容许平均输入转速	背隙	设计寿命
/	/	Nm	Nm	Nm	Nm	r/min	r/min	Arcsec	Hour
14	30	3.8	8.5	6.5	16	8000	3500	≤30	15000
	50	5	17	6.5	32
	80	7.3	21	10	43
	100	7.3	25	10	49			≤25	12000
17	30	8.5	15	11.5	28	7000	3500	≤30	15000
	50	15	31	23	66
	80	20	39	24	84
	100	22	48	35	84			≤25	12000
	120	22	48	35	84			≤25	12000
25	30	25	47	35	91	5500	3500	≤30	15000
	50	32	91	51	179
	80	57	125	82	243
	100	62	146	101	267			≤25	12000
	120	62	155	101	289
	160	62	167	101	303
32	30	50	93	70	190	4500	3500	≤30	15000
	50	72	205	102	360			≤30	15000
	80	110	290	158	546			≤25	12000
	100	124	312	202	618
	120	124	333	202	645
	160	124	350	202	645

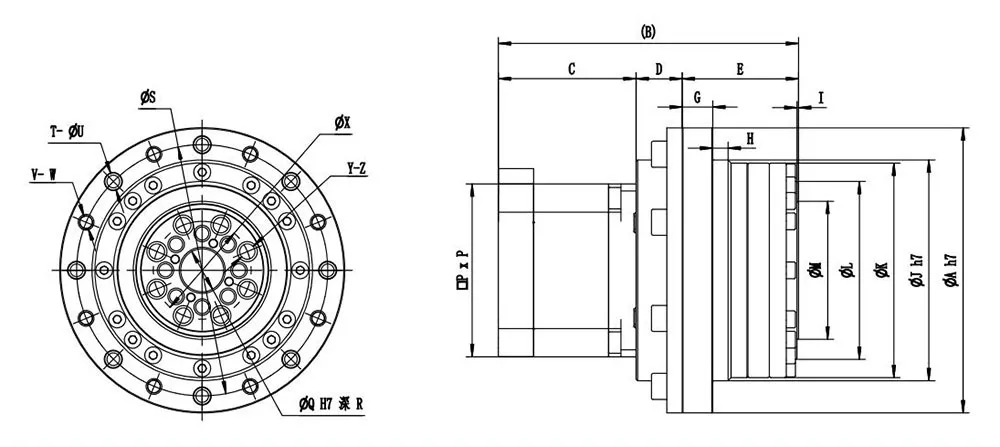

CMSM-XX-XX-ST系列尺寸表(步进电机)
型号符号	14	17	25	32
ØA h7	73	79	107	138
(B)	84.8	88.6	105.8	139.5
C	39.8	39	45	67
D	11	12.6	14.8	15
E	34	37	46	57
G	7	8	10	12
H	3.5	4	5	4.5
1	0.5	0.5	0.5	1
ØJ h7	56	63	86	113
ØK	55	62	85	112
ØL	42.5	49.5	73	96
ØM	31	38	58	78
ØP	42	56.4	56.4	86
ØQ H7	11	10	20	26
R	9.4	9.5	12.2	15
ØS	65	71	96	125
T	8	8	10	12
U	4.5	4.5	5.5	6.6
V	8	8	10	12
I	M4	M4	M5	M5
ØX	23	27	42	55
Y	6	6	8	8
Z	M4	M5	M8	M10

CMSM-XX-XX-SE系列额定参数表
型号	速比	输入 2000r/min 额定转矩	启动停止时允许的峰值转矩	平均负载转矩的容许最大值	瞬间容许最大转矩	容许最高输入转速	容许平均输入转速	背隙	设计寿命
/	/	Nm	Nm	Nm	Nm	r/min	r/min	Arosec	Hour
14	30	3.8	8.5	6.5	16	8000	3500	≤30	15000
	50	5	17	6.5	32
	80	7.3	21	10	43
	100	7.3	25	10	49			≤25	12000
20	30	14	25	18	47	6000	3500	≤30	15000
	50	21	52	31	91
	80	30	70	42	115
	100	35	76	43	138			≤25	12000
	120	35	81	43	138
	160	35	84	43	138
25	30	25	47	35	91	5500	3500	≤30	15000
	50	32	91	51	179
	80	57	125	82	243
	100	62	146	101	267			≤25	12000
	120	62	155	101	289
	160	62	167	101	303
32	30	50	93	70	190	4500	3500	≤30	15000
	50	72	205	102	360			≤30	15000
	80	110	290	158	546			≤25	12000
	100	124	312	202	618
	120	124	333	202	645
	160	124	350	202	645
